三菱重工环境·化学工程株式会社湿式洗涤烟气净化系统技术让渡项目外出调查汇报-江苏伟德国际官网东方电力环？萍加邢薰

功夫：：2017年5月21日~2017年5月28

地址：：日本

近年来，，，垃圾点火厂建设数量和规模呈分歧水平的增长趋向，，，经济发展较快和地皮资源紧缺的一、二线城市和部门三线城市已建或正在建设数量不等的垃圾点火厂，，，垃圾点火发电已成为我国垃圾处置的一种重要方式。我国垃圾分类尚处于初期阶段，，，多选取混烧，，，点火后烟气中含有的传染物成分复杂，，，浓度颠簸大，，，烟气排放指标执行GB18485-2014尺度。从2015年起头，，，一些沿！、经济蓬勃和环保总量节制指标严格的城市，，，垃圾点火厂建设烟气排放指标已远优于国度尺度，，，出格是随着火力发电主力机组已根基实现“超净排放”刷新，，，排放指标趋紧、趋严是一种趋向，，，从各投资集团的示范项目看，，，烟气湿式洗涤市场有慢慢起步的迹象。；诙院笫醒唐换谐『椭髁骷际醯呐卸，，，经过近半年的接触和交涉，，，公司引进了日本三菱重工的湿式洗涤烟气净化技术，，，前期已实现了合同交涉、技术资料让渡和人员培训工作，，，本次调查作为技术让渡的一部门，，，主张在于参加让渡的有关人员在理论培训后，，，对三菱重工在日本的有关业绩、实物样本、技术重点有一个越发全面和直观的意识。

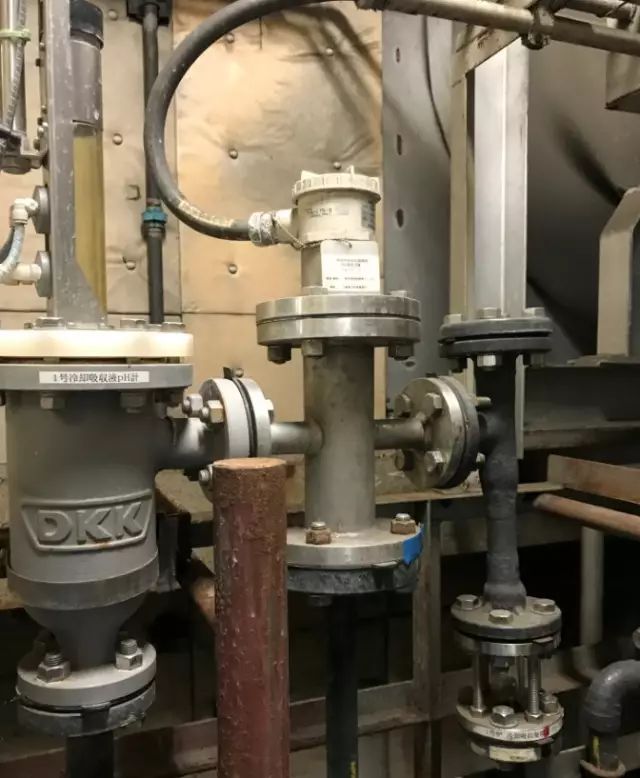

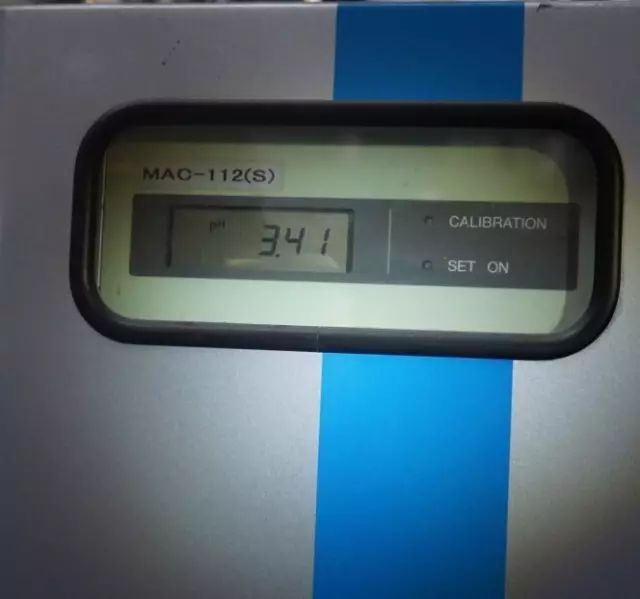

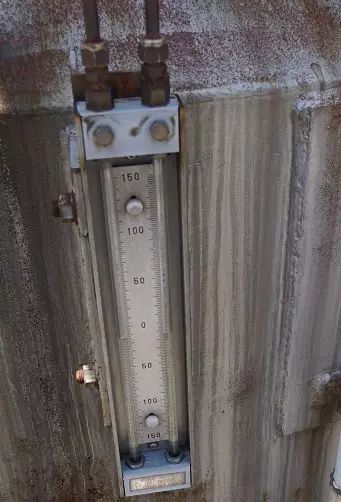

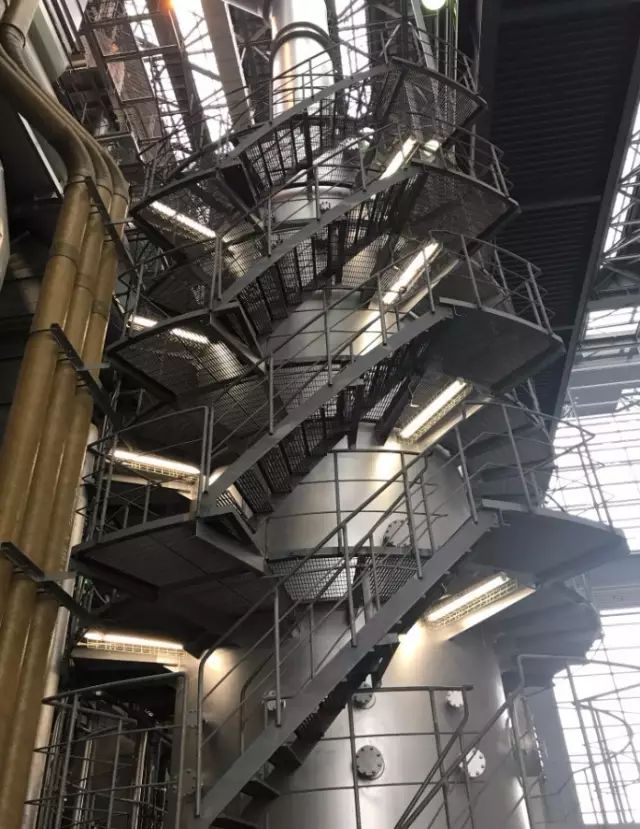

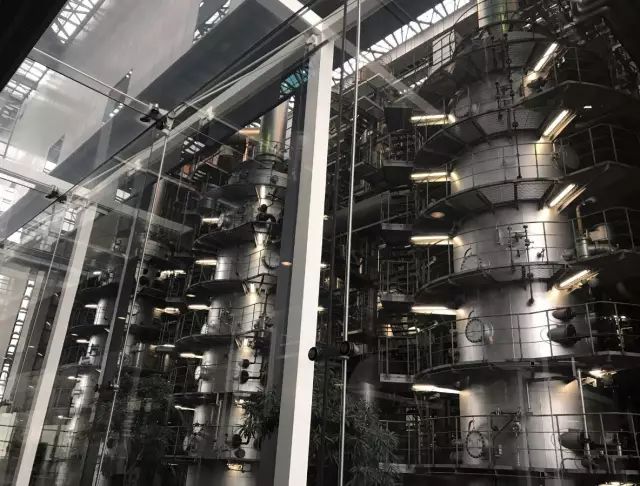

2017年5月22日，，，我们踏上了这次日本调查之旅，，，整个有效行程共4天，，，接见了三菱重工环境·化学工程株式会社横滨总部，，，东京有名排除工厂，，，广岛中工厂和三菱重工广岛钻研所。总的来说，，，在日本，，，各垃圾排除工厂（日本垃圾点火厂多叫排除工厂）都有一些共同的特点（结合历次日本调查和有关资料）：：①布点多在居民区，，，有的甚至在驰名的景点和海滨，，，在消纳生涯垃圾的同时，，，为周围居民或公共设施提供热力和电力供给，，，这次参观的有名工厂就在东京台场海滩左近，，，中工厂则临海而建，，，最驰名的应该是大阪排除工厂，，，距离环球影视城也就一步之！！＂谂惆樽诺本侄匀粘＠掷嗪屠趿炕ぷ鞯纳钊，，，排除工厂的规模多数经历了从小到大，，，再从大到小的过程。③排除工厂外形各别但又各有特色，，，有名工厂的时钟烟囱和现代感十足的中工厂，，，都给人留下了深刻的印象。④出格把稳垃圾分类的全民教育，，，各工厂工艺布局都极度紧凑，，，但见学室、多语种的动画宣传片、看起来有点奢侈的市民参观通道等（所有人员，，，只有预约申请，，，均可参与各工厂的见学和参观）。⑤点火工艺选取机械往复式炉排和卧式余热锅炉，，，烟气净化则险些清一色的减温塔+干分及活性炭喷射+布袋除尘器+湿式洗涤+SCR脱硝（日本险些没有SNCR脱硝），，，只是部门细节上有些微调。⑥工艺设备安插紧凑，，，设备、仪表、平台、扶梯有简有繁，，，给人的感触是“奢华而有内涵”，，，中工厂为了避开参观通道，，，湿式洗涤塔和脱硝装置的安插无法按正常的工艺挨次而选取了大曲折，，，检修通道和楼梯也极度的宽敞；；除雾器和填料层的压差选取的是极度单一的当场玻璃管差压计（我想应该是这两个区域压力的变动极度的缓慢，，，日常人员巡检齐全能够观察到变动趋向，，，无需选取远传仪表），，，而跟运行安全有关、必要实时监测的仪表、阀门侧配置的非！！昂晡吧稀，，，循环吸收液pH值和盐度监测，，，每处都按双点设置，，，不只配有洗濯系统还有自动校对系统，，，在我的印象里，，，无论工艺成熟的火电行业还是名列前茅的垃圾处置投资集团的旗舰项目，，，都还没看到这样的保险系统。⑦产品质量、设备机能超出伟德国际官网预期，，，整体运行不变，，，历久而弥新，，，无意中看到的刮板机，，，运行十多年而不发出一点的声音，，，塔、泵等固然经过功夫的洗礼，，，但理论的油漆层仍就极度的齐全。

●有名工厂

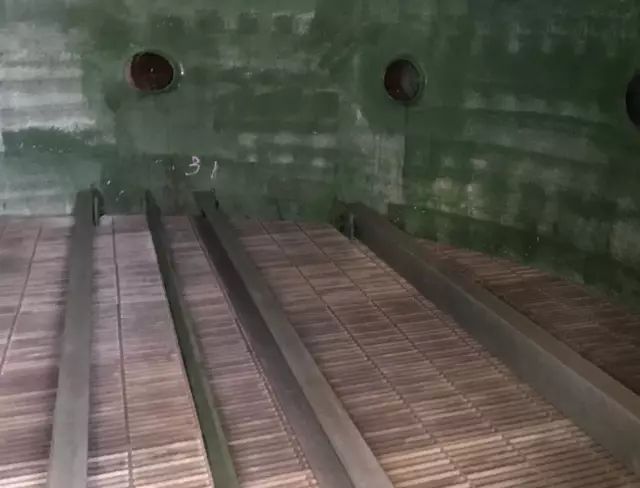

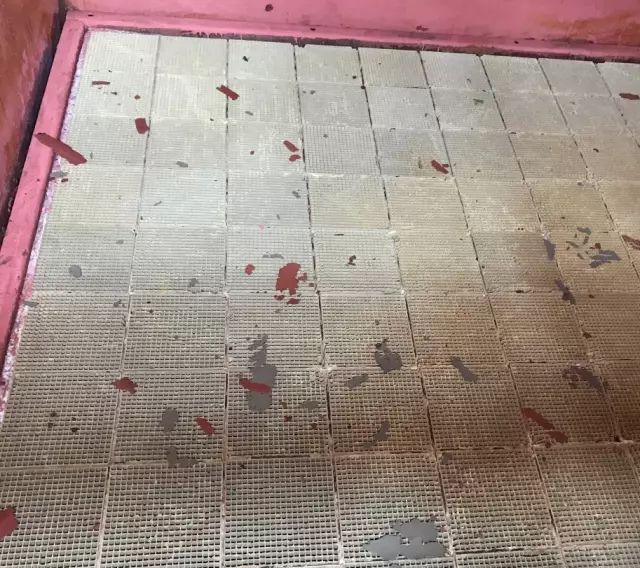

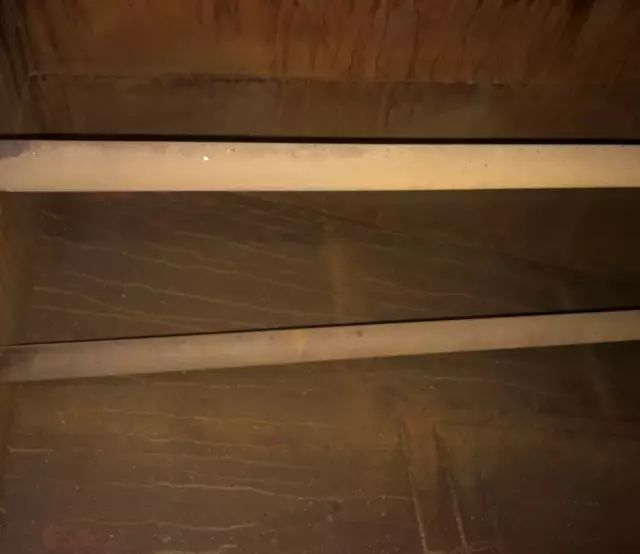

东京有名工厂位于驰名的东京台场海滨公园左近，，，建设规模2×200t/d，，，点火炉选取机械炉排（三菱），，，配置2台42t/h低压余热锅炉（2.7MPa、300℃蒸汽，，，）和5600kW背压抽气发电机（蒸汽压力2.45MPa）。除尘器出口温度175℃，，，SCR入口温度210℃。①烟气净化在洗涤塔出来后经SGH加热再进入SCR脱硝，，，引风机安插在洗涤塔前。这里有个比力特殊的设计，，，洗涤塔出来的烟气为饱和烟气，，，含湿量高，，，容易冷凝出液体水，，，在吸收参加的氯化氢后造成SGH侵蚀，，，为了预防这种工况的产生，，，在洗涤塔出口和SGH之间增长了烟气混合器，，，用风机将SCR出口高温烟气引出至混合器与低温烟气混合，，，提高进入SGH的烟气温度，，，预防SGH侵蚀，，，又可预防选取价值昂贵的PTFE材质的GGH换热器。②日本洗涤塔入口及喷淋层下至浆池底部防腐选取高温玻璃鳞片+抗火石+炭砖结构，，，且入口处配置冷却降温水喷嘴，，，国内火电厂多选取高温玻璃鳞片防腐，，，我们以为日本的这种结构跟其入口烟气温度高有直接的关系，，，我们在国产化的过程中可将其简化。③SCR催化剂选取200℃+蜂窝催化剂（三菱自产），，，国内利用目前还处于尝试阶段，，，真正长功夫运行的很少，，，有名工厂据介绍这批催化剂已装置约6年左右，，，没有再生和更换过催化剂，，，因周期检修，，，凑巧通过人孔能观察到反映器内部的情况，，，外观来看，，，反映器内部有油漆脱落情况，，，催化剂稍微发红（正常应是微黄白色，，，红色应是反映器和烟道内壁防锈漆脱落或铁锈所致，，，在我们漯河项目曾产生大规模的壳体生锈景象；；近期北京海淀项目SCR旁路一段功夫再次投运时，，，烟囱出现了显著的红色烟雾，，，应该也是铁锈引起。温度高，，，防锈措施切当和主路运行，，，是预防这种变乱的重要伎俩），，，反映器壳体红色防锈漆仍涂刷比力均匀，，，可见使用工况显著优于我们漯河项目。④这个项目别的一个出格凸起的处所就是远程垃圾实力网络系统，，，用一套负压网络装置，，，将最远16km外的居民生涯垃圾地下通过管道网络至垃圾池，，，参观时设备正在运行（负压风机约25000m3/h风量，，，1600kW，，，DN600铸铁管，，，每天开1次，，，网络约十多吨垃圾）。
