伟德国际官网

【提要】：：

垃圾点火作为垃圾处置的重要伎俩之一，，在全球发展已经有一百多年的汗青了。！！！CR系统作为烟气净化技术中氮氧化物的节制技术（简称脱硝技术）是推进垃圾点火技术推广的重要保险伎俩，，在全球垃圾点火领域获得了宽泛利用。！！！１疚耐ü耘分蕖、日本和中国的垃圾点火厂SCR工艺的介绍和分析，，对SCR技术的发展进行总结和瞻望。！！！

【关键字】：：

垃圾点火，，烟气净化，，超低排放，，近零排放，，低温脱硝，，氮氧化物脱除，，催化剂，，SNCR，，SCR，，NOx，，Sox，，氨逃逸，，SDA，，Scrubber，，BHF，，ESP，，WESP

【引言】：：

为了更好相识全球生涯垃圾点火SCR技术的发展示状，，三门峡市伟德国际官网东方电力环保浚？萍加邢薰荆虺啤拔暗鹿使偻健保├眉改旯Ψ蜃叻昧巳蚴慊鸪，，并利用笔者公司在中国地域SCR的工程实际经验，，对SCR技术近况和发展进行分析，，但愿能为今后的行业发展提供一些借鉴和思路。！！！

一、、部门蓬勃国度和地域的SCR技术利用的案例介绍：：

（一）欧洲首例SCR系统—Spittlau点火厂：：

通常以为欧洲第一套选取低温SCR系统的生涯垃圾点火厂①，，是奥地利维也纳的Spittlau点火厂，，该点火厂规模为3x400t/d处置量。！！！＝哟收叩牡慊鸪д乒苋私樯，，该厂始建于1969-1971年，，在1987年遭逢火警损毁。！！！Ｄ壳霸诵械闹魈逖唐换低秤1989年重建并于1992年投入使用，，其工艺为：：ESP+ Acid scrubber + Basic scrubber +WESP+GGH+LNG+SCR，，初次投入使用的SCR运行在280度②，，选取蜂窝式催化剂，，其工艺流程见图1。！！！

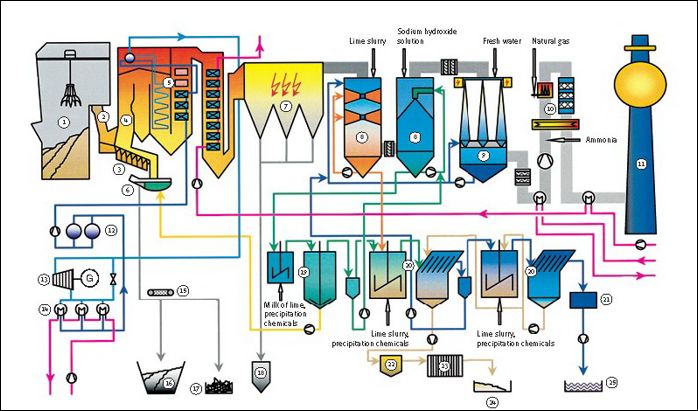

图1 Spittlau在2012年技改前工艺流程图

2012年始，，该厂再次对烟气系统进行了技改，，将ESP调整为布袋除尘，，换装了新的蜂窝式催化剂，，反映温度从280度降到190度，，并设置了催化剂在线热再生系统，，热源选取天然气加热炉，，其运行温度详见图2。！！！

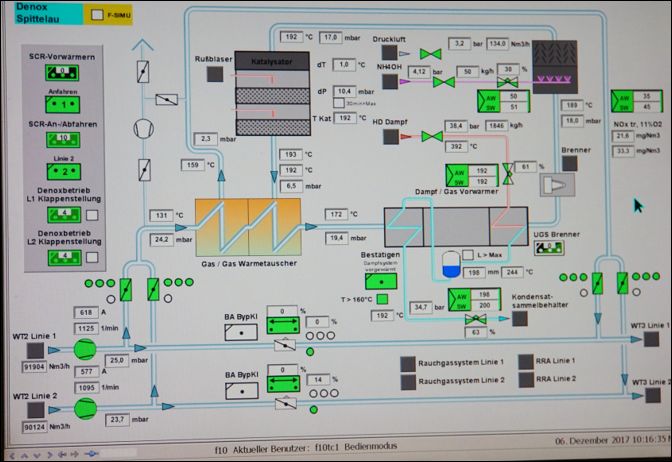

图2 Spittlau技改后SCR系统运行温度

（二）超低温运行的SCR系统—RZR Herten点火厂：：

位于德国HERTEN地域的RZR点火厂，，占有4条生涯垃圾点火线。！！！Ｆ溲唐换ひ瘴：：SDA+BHF+ GGH+Acid scrubber+ Basic scrubber+Fixed bed activated coke filters+SGH+SCR。！！！１收哂2016年参观了该工厂，，该点火厂是笔者唯一见过的以160度的温度运行的SCR系统，，并陆续安稳使用8年，，其烟气净化工艺流程详见图3。！！！

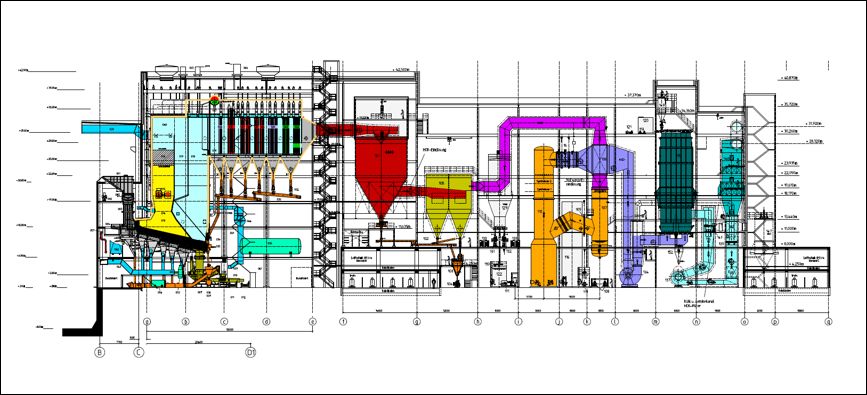

图3 RZR Herten点火厂全厂立面图

据其运行人员介绍，，因SCR系统运行在较低的温度，，而设计了固定床的活性焦过滤装置。！！！Ｔ诵屑际跞嗽狈罡姹收呒幢阍谏柚2段湿法洗涤塔之后，，SO3会不休富集进而影响催化剂的机能。！！！Ｒ繁Ｏ低吵すΨ虬参仍诵，，除了去除有毒金属（如：：汞等）和有机物外（二噁英/呋喃）③，，固定床的活性焦过滤装置也能有效反对三氧化硫，，从而削减下游形成硫酸氢氨的风险，，进而削减对催化剂的影响，，从而耽搁了系统的运行功夫。！！！４送，，在这一温度安插固定床的活性焦过滤装置，，有利于活性焦对二噁英的吸收，，预防活性焦自燃，，从图4能够看出其SCR的运行温度仅为163.2度。！！！

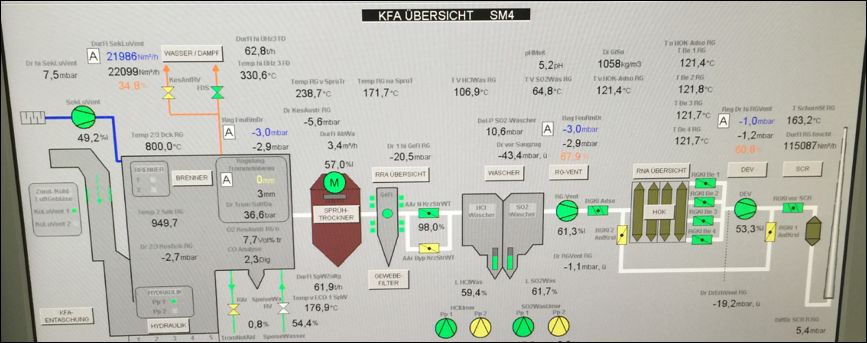

图4 RZR Herten点火厂的上位机截屏图

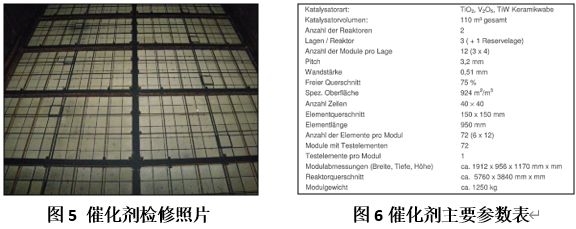

回国后，，从该厂提供的催化剂检修照片来看其运行状态优良，，详见图5。！！！６浯呋猎蚴茄∪×酥髁鞯姆邦鸦40孔的蜂窝式催化剂，，3+1层安插方式，，详见图6。！！！

（三）伟德国际官网邻居—日本东京光丘点火厂及其他：：

2016年伟德国际官网东方引进了三菱重工的烟气超净排放技术，，三菱重工是全球最早在生涯垃圾点火厂研发低温催化剂并使用低温SCR技术的公司。！！！＞萑饨樯，，其最早进行SCR系统工业测试的点火厂是1984年的东京葛饰点火厂，，随后将其引入工业化运行，，1987年三菱重工在其建设的东京光丘二期点火厂初次实现了低温SCR系统的工业化运行，，这一功夫比欧洲1992年首例SCR系统投入的功夫早了5年。！！！Ｔ谧幢疚氖，，笔者又进一步相识了这个工厂的最新情况，，目前该点火厂为了适应日本最新的排放值，，正在重建过程中，，其改建的烟气工艺与Spittlau点火厂较为类似，，图7显示了最新设计的传染物排放限值。！！！

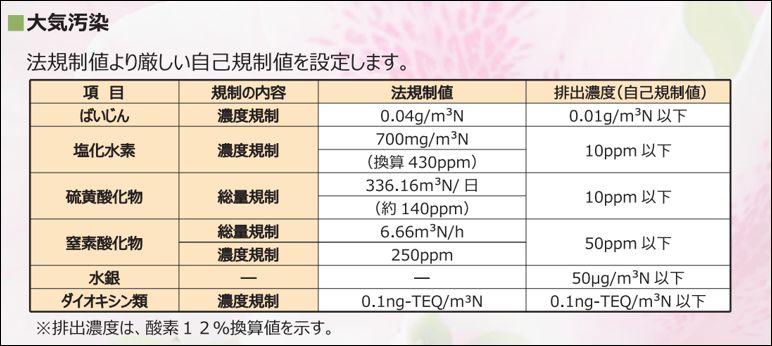

图7 光丘点火厂的最新传染物排放设计要求

从上图表来看，，该项主张设计指标属于日本目前最严格的处所排放尺度，，而中国目前个别地域的传染物排放要求则更为严格，，如伟德国际官网东方设计和建设的：：孝感鄞州、、通辽黄岛、、浙江海宁等点火厂的烟气净化系统，，其NOx设计排放尺度都低于上述排放尺度，，但日本现实运行烟气系统时则投入更多药剂，，排放更切近零排放，，不少笔者参观的点火厂除了NOx排放节制在30-40ppm，，约70mg/Nm3外，，其余传染物指标均小于1ppm运行。！！！

日本点火厂的主流烟气净化工艺，，根基在1996年后确定：：（降温塔）+BHF+Wet Scrubber+SGH+SCR。！！！Ｆ銼CR的反映温度根基上都选择在210-240度之间，，催化剂则以板式、、波纹板和蜂窝3种较为常见，，如：：东京板桥点火厂使用的是板式的催化剂，，而东京有明工厂则使用的是蜂窝式的催化剂。！！！

日本对SCR系统的烟气加热方式，，多选取蒸汽加热，，其蒸汽加热器占地较大，，烟气温度必要从湿法洗涤塔出口的保温温度上升到200多度，，其运行能耗较高，，如广岛中工厂的就是采取了湿法洗涤塔后饱和温度直接提升到210度运行，，详见图8。！！！

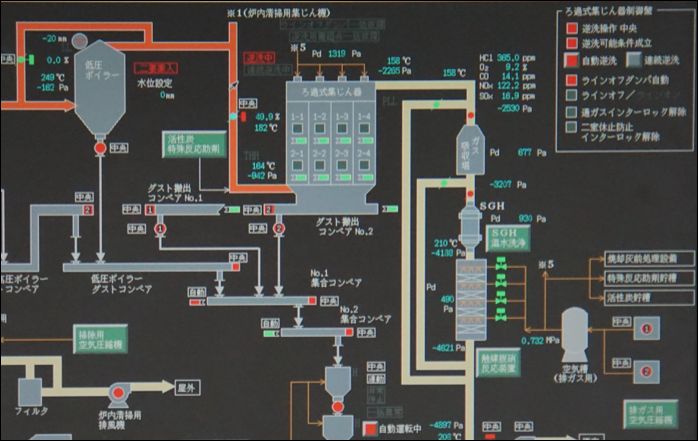

图8 广岛中工厂运行画面

（四）低尘高硫安插案例—Amager Bakke点火厂：：

Amager Bakke的建设规模为2x840t/d的处置量，，烟气净化工艺为：：ESP+SCR+ECO+Acid scrubber+Basic scrubber+Condensing scrubber+ Venturi Scrubber，，详见图9。！！！CR系统选取波纹板式催化剂，，运行温度为270度。！！！８玫慊鸪г赟CR系统的上游安插了ESP，，未设置脱酸装置，，SCR入口粉尘设计排放值为5mg/Nm3，，但由于ESP的现实运行成效为30mg/Nm3，，未能达到设计值。！！！Ｒ蚨，，在投运初期对催化剂产生了不小影响，，后通过不休清灰情况有所缓和。！！！５鄢径源呋恋幕芎褪褂檬倜丝隙ㄓ跋，，由于该点火厂投产功夫不久，，还需持续观察。！！！

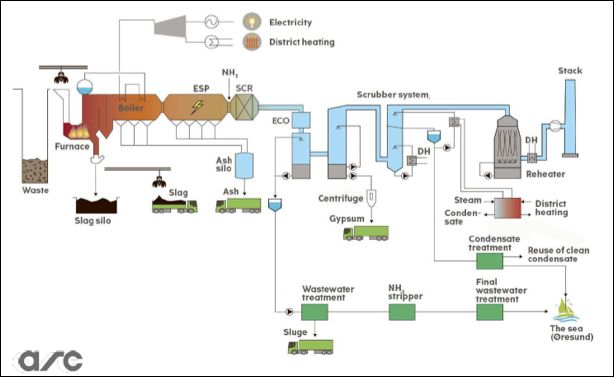

图9  Amager Bakke点火厂的工艺流程图

该点火厂位于海边，，因在SCR系统前未设置脱酸工艺，，故脱酸全数由湿法系统承担，，其因而增长的废水排放经过单一处置后直接排向大海，，这种设计大大降低了处置废水中氯离子的成本。！！！Ｈ缭诜呛１叩赜，，则应在SCR系统之前设置脱酸，，或在SCR系统之后设置半干法或干法脱酸装置，，以便削减了废水处置成本。！！！１收咭晕，，采取高温滤筒或设计PTFE滤袋可耐受的运行温度，，在SCR系统前置小苏打干法脱酸工艺，，更有利于系统的经济性运行。！！！

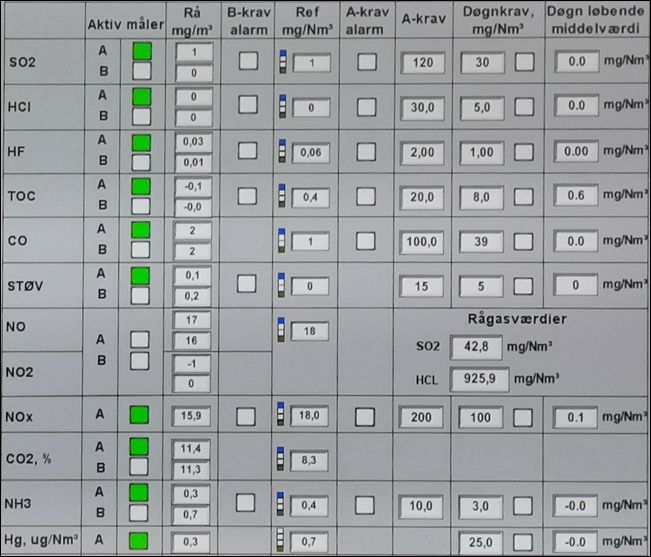

图10 Amager Bakke点火厂的排放数据截屏

从该点火厂烟气工艺投运后的成效来看，，不仅大大降低了系统阻力降，，预防了屡次使用GGH和SGH系统，，并且由于提升了SCR运行温度，，从上述的排放数据来看，，SCR系统获得了极其高的脱除效能，，其NOx排放日均值达到了惊人的0.1mg/Nm3，，详见图10。！！！Ｖ皇谴酥职膊宸绞较碌拇呋潦倜欠窕崾艿礁吡蜓唐挠跋，，还有待观察。！！！

二、、中国垃圾点火氮氧化物排放现行尺度及低温SCR系统的典型利用；；

（一）中国垃圾点火氮氧化物排放尺度的近况：：

在中国《生涯垃圾点火传染节制尺度》GB 18485-2014的出台后，，NOx的排放值被确定为250mg/Nm3，，11%的基准含氧量。！！！５谒婧蠹改曛，，各地都陆续出台了更为严苛的处所尺度。！！！Ｒ哉憬、山东、、江苏、、广东，，河北、、海南等地新出台的排放要求为列，，部门新落地项目签署的NOx排放要求达到了100mg/Nm3。！！！６诓棵诺赜，，点火厂被要求执行火电厂排放尺度、、处所行政律例或通知中要求的排放尺度，，其甚至达到了50mg/Nm3，，6%基准含氧量，，这在短功夫内使得中国在低温SCR领域的工程技术和催化剂技术的发展变得火烧眉毛。！！！

（二）中国首批SCR系统典型利用：：

2009年前后，，中国的生涯垃圾点火市场启动了对NOx排放节制技术的调研和示范项目招投标工作⑤。！！！Ｊ紫绕舳氖荢NCR技术的引进和开发工作，，伟德国际官网东方（注：：公司前身名为伟德国际官网电力，，2015年底将烟气事业部剥离后调换设立为伟德国际官网东方）首先与日本荏原公司在福建广安项目合作开发了第一套SNCR系统，，随后伟德国际官网东方在江桥项目发展了更高效能的SNCR技术的研发和实际工作。！！！2011年，，随着部门地域NOx排放要求的进一步提升，，中国在2012年同时启动了3个低温SCR示范工程，，别离是：：北京首钢鲁家山，，漯河光大江南，，漯河上环投江北④。！！！Ｆ渲新臣疑窖∪〉氖240度的SCR系统设计，，而江南和江北别离选取更低的160度和170度的设计，，此3个项目均先后于2014年投入运行。！！！

漯河江北项目，，全称漯河江北静脉产业园生涯垃圾点火发电厂烟气净化工程项目，，位于中国江苏省漯河市，，日处置城市生涯垃圾2000吨，，选取4台日处置500t的往复式机械炉排点火炉，，烟气净化选取“SNCR+SDA+NaHCO3喷射+AOC喷射+BHF+SGH+SCR”处置工艺，，伟德国际官网东方承接了该项主张整个烟气净化系统。！！！

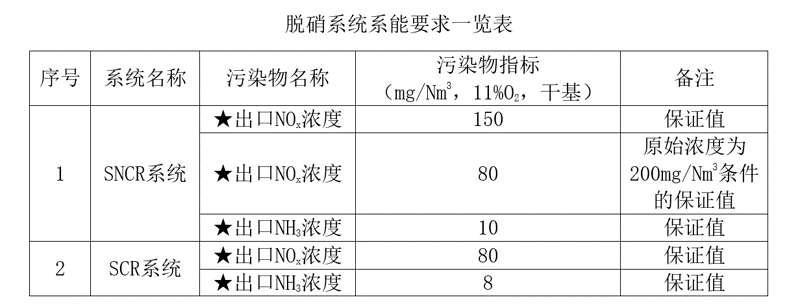

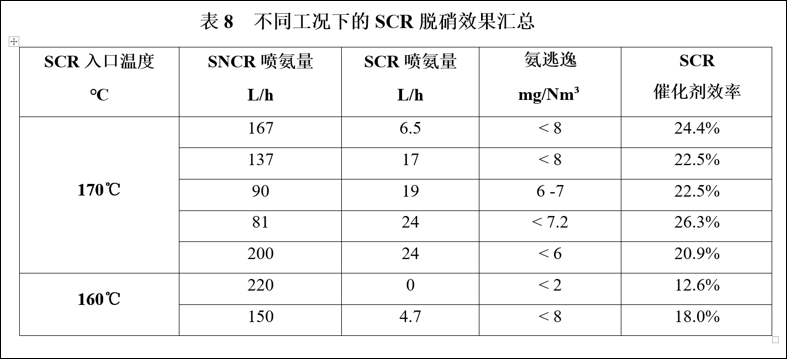

该项目脱硝系统选取SNCR+SCR的结合工艺，，设计烟气流量11.62万Nm3/h（湿基），，设计选取壳牌SDS壁流式粒子催化剂模浚？，，还原剂为25%浓度的氨水，，运行温度170度，，设计效能≥46.7%，，设计前提如下：：

为削减硫酸氢氨对催化剂的影响⑥，，工程师在设计半干法时辰，，选取了持续小苏打喷射工艺作为脱酸补充伎俩，，以确保进入SCR系统的SOx小余10mg/Nm3。！！！８孟钅坑2013年起头建设，，于2014年先后投入半干法和脱硝系统。！！！Ｔ诟孟钅客侗旯婊杓平锥，，伟德国际官网东方思考到粒子状催化剂短缺一样工况的运行经验，，拥有不确定性，，设计增长了SGH系统和催化剂备用层，，并设计兼容了蜂窝式催化剂的安插，，整个系统设计并未使用壳牌提供的石化行业规划。！！！Ｊ率抵っ髡馕蘸蟾环湮咽酱呋撂峁┝吮匾那疤，，该设计也成为了国内170-180度段低温SCR系统设计的参考范例。！！！

（三）伟德国际官网东方对低温催化剂利用的索求和实际：：

2014年SCR系统投入使用，，初期脱硝效能在170度时效能满足并超出设计值要求的46.6%效能，，但随着功夫的推移，，粉尘对粒子固定床式的催化剂模浚？椴司薮笥跋，，导致催化剂压差持续攀升，，微尘滞留在催化剂模浚？槌中斐傻拇呋良罱鹗糁卸。！！！Ｎ似蓝ㄊ欠窨沙中褂么舜呋，，伟德国际官网东方进行了进一步的测试。！！！

2015年底，，在确认各系统安稳运行后，，出格是确认除尘器运行不变后，，重新填入全新的粒子催化剂模浚？，，伟德国际官网东方起头了一次对1号炉SCR反映器的压差测试（2015年12月14日-2016年1月18日），，了局显示：：SCR反映器阻力从600Pa上升至3300Pa，，用时32天，，期间屡次对SCR入口粉尘取样测试，，其数据颠簸领域为3-5 mg/Nm3。！！！

随后，，工程师对催化剂进行了效能测试，，由于SDA投入运行近1年，，人员尚在磨合期，，期间SOx的日均值可安稳节制在20mg/Nm3以下，，其部门脱硝有关数据，，详见图11。！！！

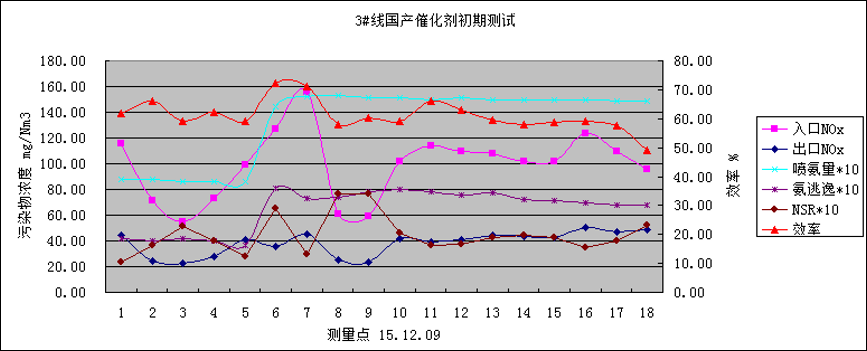

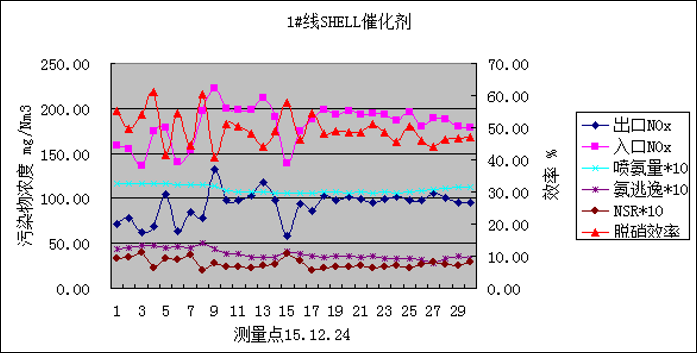

图11 粒子状催化剂效能测试数据

如2014年投入新的催化剂类似，，2015年12月投入的新催化剂，，也拥有较好的化学活性，，喷氨量在11L/h左右时，，约49%的脱硝效能，，氨逃逸节制在3~4mg/Nm3，，均匀NSR约为2.8。！！！

在进行上述检测前，，我们对2号线的催化剂机能别离于2015年9月18日/19日及10月15日/16日还进行了2次效能检测，，此时2号线的累计有效使用功夫约为5个多月，，在节制一样天堑前提如：：喷氨量，，氨逃逸量，，锅炉负荷，，烟气流量等数据的情况下，，其2次检测效能约在30-40%之间。！！！

2015年11月伟德国际官网东方工程将粒子状催化剂送美国进行了部门理化分析，，数据详见图12（注：：图12中的1号线样品为上文所述压差测试前的取样，，2号线样品为上文所述效能测试后取样）。！！！

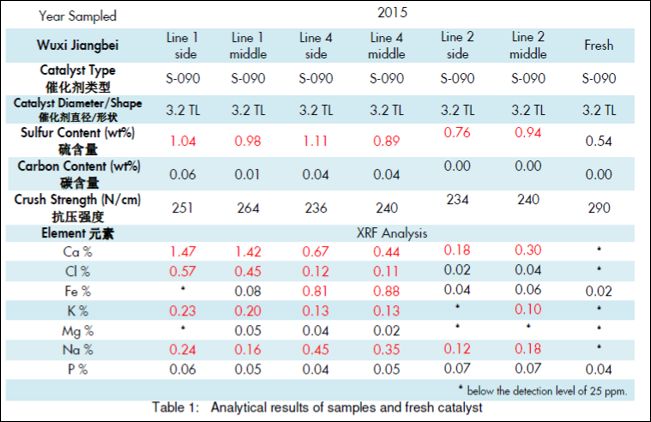

图12 粒子状催化剂的部门理化分析数据

上述测定批注4条线催化剂均出现了K、、Ca、、Na、、Mg等碱金属中毒景象；；3#线催化剂理论S未见显著升高景象，，其余几条线S出现了升高景象；；除2#线外，，其余催化剂均有Cl含量升高景象；；1#到4#线催化剂活性别离降落24%和31% 、、4%和5%、、27%和28%、、25%和40%。！！！Ｓ氪送，，粒子状催化剂在中国其他同类项目中的利用也遇到了类似问题。！！！

在上述问题出现后，，压差问题直接导致系统无法投入，，而如此低温的设计工况，，没有任何一家进口催化剂厂商愿意尝试供货。！！！Ｎ玫亟饩鼋贝呋凉Ｈ土蛩崆獍敝卸镜奈侍，，伟德国际官网东方投入了大量人力物力财力，，对粒子催化剂进行了初步元素分析，，确认了其钒的有效含量。！！！Ｎ烁纳拼呋凉Ｈ奈侍，，采取了更好的成型配方将催化剂做成了蜂窝式，，以解决压差问题。！！！Ｎ颂嵘呋恋目沽蛐，，凭借我们初期设计预留的备用层空间，，加倍调整了催化剂使用量，，并削减了催化剂的总钒含量和改善钒在催化剂内的散布。！！！Ｍ，，工程师调整了SCR高低游系统的运行工况如：：温度和烟气含水等，，改善催化剂的运行工况。！！！

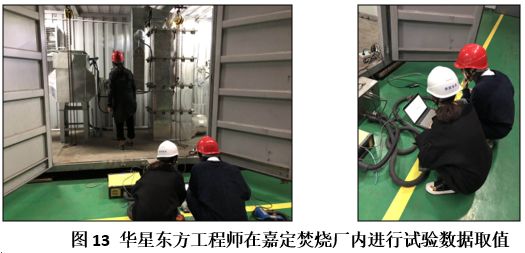

随后，，工程师寻找了分歧的催化剂代工厂，，用定制的蜂窝式催化剂代替了原有的粒子状催化剂。！！！Ｎ袢「嗟氖匝槭，，伟德国际官网东方工程师先后将几个分歧配方的催化剂试样别离安插到瀚蓝环境的拉萨点火厂，，上海嘉定点火厂内的试验装置中，，详见图13。！！！

本文仅就漯河江北定制催化剂的尝试情况进行介绍。！！！Ｊ紫，，进行的是定制催化剂的阻力测试，，尝试数据批注自2015年11月20日投入运行至2016年6月18日期间，，SCR反映器阻力随锅炉负荷维持在560Pa～600Pa之间颠簸，，没有显著变动。！！！

其次，，对催化剂的效能进行了装置初期（详见图14）、、投运30天（详见图15）、、150天（详见图16）、、210天（详见图17）的4次取样测试，，以下为4次测试的有关数据（运行温度170-175度）。！！！

图14 定制催化剂初装效能测试数据

定制的催化剂在起头运行阶段，，拥有较好的化学活性，，喷氨量在8~15L/h领域内时，，拥有约61%脱硝效能，，氨逃逸均匀值节制在4~8mg/Nm3之间，，均匀NSR值为3.6和4.8，，脱硝效能随喷氨量上升没有显著变动，，氨逃逸值变动显著。！！！

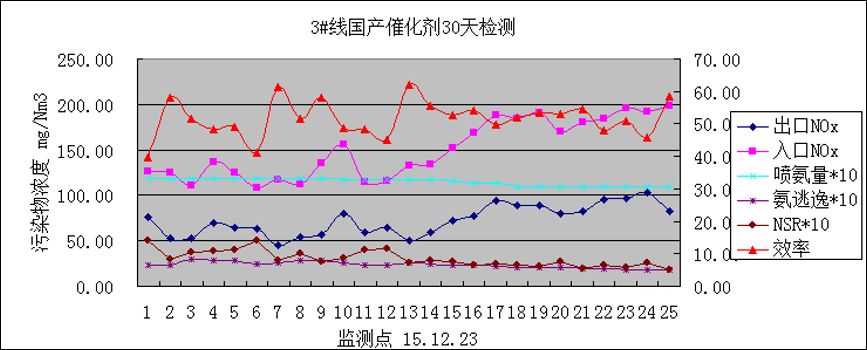

图15 定制催化剂30天效能测试数据

30天监测在不变运行后，，喷氨量维持在11~12L/h之间，，脱硝均匀效能约52%，，氨逃逸均匀值2~3mg/Nm3，，均匀NSR为3。！！！

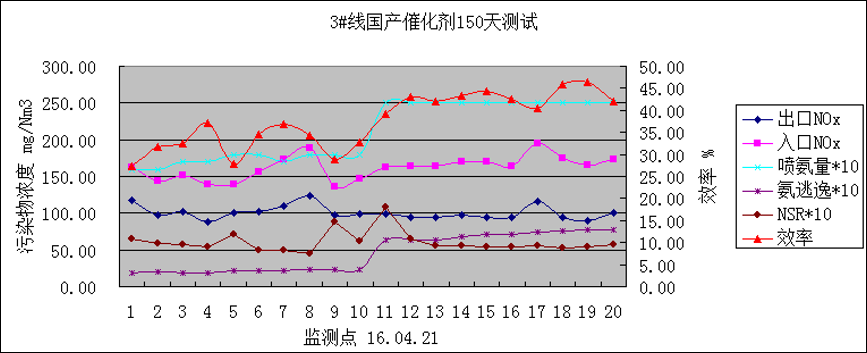

图16 定制催化剂150天效能测试数据

150天监测，，喷氨量别离做了17 L/h和25L/h两种工况，，对应NSR别离为6.0和6.1，，脱硝均匀效能约32.4%和42.9%，，氨逃逸均匀值2.1mg/Nm3和7.9mg/Nm3。！！！

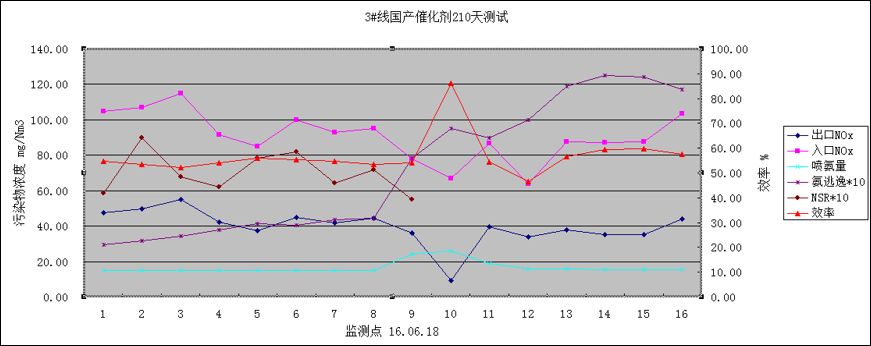

图17 定制催化剂210天效能测试数据

由于几次催化剂监测，，其机能呈逐步降落趋向。！！！Ｔ诘4次测试前，，SCR终场喷氨约20小时，，测试时喷氨量为15L/h和25L/h两种工况，，对应NSR为7（喷氨量25L/h未测得数据），，脱硝均匀效能54.2%和59.3%，，氨逃逸均匀值3.8mg/Nm3和10.6mg/Nm3。！！！

由此可见，，水及NH3、、SOx、、Na2O等可溶物易占据催化剂活性位，，阻断烟气在活性位与还原剂接触，，影响脱硝效能。！！！210天测试前终场喷氨20小时，，依附SNCR氨逃逸及活性位水溶液中氨的蒸发，，仍有30%左右的效能，，重新喷氨后达到了54%以上的脱硝效能，，已根基达到装置初期效能。！！！３すΨ虻母逳SR运行后终场喷氨，，有利于活性位水分的蒸发、、氨气的析出和可溶物结晶随烟气冲刷而带走，，对催化剂的活性复原有推进作用。！！！

在4次检测后，，工程师对定制催化剂进行了监测分析，，期间共采集试样8例，，其中6例为催化剂，，别离象征为一层南、、一层中、、一层北、、二层南、、二层中、、二层北。！！！

测试了局如下：：

①一层催化剂中杂质累积量显著高于二层催化剂（非催化剂组分SiO2、、SOx、、FeOx等含量相对较高）；；

②一层中催化剂水分含量及SOx、、Na2O等可溶性物质含量显著多于其他部位，，而其他难溶性杂质含量又显著低于其他部位。！！！

③可溶性物种如SOx，，Na2O，，K2O等呈梯度散布（一层催化剂含量显著高于二层催化剂）；；不溶性的物种如CaO，，Al2O3，，MgO、、P2O5等两层催化剂沉积量相近且中部显著少于两侧。！！！

④所检催化剂未见显著硫酸氢氨附着。！！！

2017年7月间，，即在催化剂投入1年多后，，我们再次对3号炉的定制催化剂进行了机能检测，，其测试了局详见图18。！！！

图18 定制催化剂第5次效能测试数据

能够看出，，运行1年多后的蜂窝式催化剂的活性降落了一半，，已无法满足运行需要，，随后我们将催化剂样品送同济大学进行理化分析，，确以为硫酸氢氨和部门碱金属中毒。！！！Ｍü鹿褐玫募尤嚷辛艘淮卫胂呷仍偕ㄏ昙19），，该催化剂复原了一部门活性，，至此该配方的催化剂试验实现。！！！

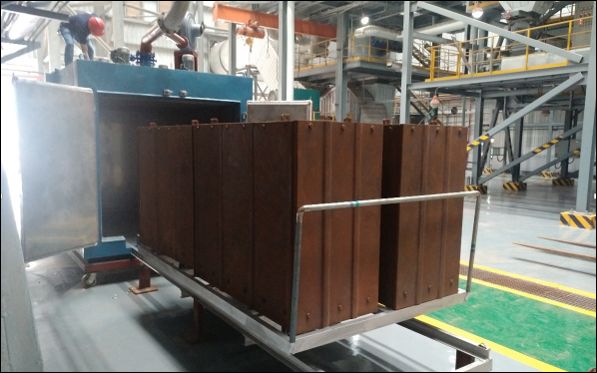

图19 定制催化剂进行热再生

随后经过与催化剂厂商的进一步沟通和提供尝试数据，，Ceram愿意在我司确保10mg/Nm3的SOx浓度的节制情况下，，提供催化剂使用。！！！Ｄ壳，，进口的Ceram催化剂仍在持续运行和检测中，，以便确认此类工况运行是否可能达到通例技术和谈约定的3年使用寿命。！！！

（四）中国急剧发展的低温SCR市场和有关业绩：：

随着首批投产的3个示范项目陆续堆集的工程经验后，，中国生涯垃圾点火市场的低温SCR市场获得了急剧发展。！！！

除了相对风险较小的240度运行项目外，，如：：北京顺义，，孝感慈溪，，山东洛阳，，山东鹤壁，，山东莱西，，通辽小涧西等；；

以漯河江北设计为雏形的安插在SDA下游的180-190度低温SCR项目陆续投产。！！！Ｈ：：孝感鄞州，，湖北仙桃，，丽江盐田技改，，通辽黄岛，，西安高陵等一批项目，，开启了中国低温SCR市场的急剧发展。！！！

随着烟气净化超低排放技术的推广，，安插于SDA和湿法洗涤塔下游的SCR系统也获得了肯定的推广，，如：：广东增城，，丽江东部，，丽江老虎坑，，浙江海宁，，海浚？谌，，荆门建德等。！！！

截止目前，，伟德国际官网东方参加的中国建设和在建SCR系统的点火厂已经超过了30座，，而全中国建设和在建SCR系统的点火厂已经超过了100座。！！！

三、、低温SCR工艺利用的一些总结；；

综合上述蓬勃国度和地域的工程案例和中国地域的工程实际，，伟德国际官网东方在SCR系统工程实际中堆集了部门经验：：

（一）分歧烟气净化工艺安插下SCR系统的设计

SCR作为烟气净化系统中去除氮氧化物的重要设施，，应凭据整体烟气净化中烟气的含水率，，SOx和粉尘的浓度，，项主张投资概算和运行要求进行设计，，可选择的主流SCR安插工艺如下：：

（1）选取SDA+BHF +GGH+SGH+SCR安插的工艺方式，，运行温度节制在240度左右，，SOx的运行节制要求相对较为宽松，，催化剂选型用量相对较少。！！！８霉ひ粘墒焱蹲市，，风险小。！！！

（2）选取SDA+BHF+GGH1+WET+GGH2+SGH+SCR工艺安插方式，，运行温度节制在180-190度，，可不思考热再生系统。！！！８霉ひ粘墒，，投资大，，风险最小。！！！

（3）选取SDA+BHF +SGH+SCR安插的工艺方式，，运行温度节制在180度左右，，SOx的运行排放值不宜超过10mg/Nm3，，节制烟气含水率，，同时设计思考催化剂的热再生措施。！！！８霉ひ赵谌蛏形从3年以上陆续运行案例，，固然投资小，，但催化剂寿命拥有肯定的缩短风险，，还需进一步观察。！！！

（4）选取ESP/BHF+SCR+ECO工艺安插方式，，运行温度节制在240-280度之间，，应试虑设置吹灰装置，，宜思考在除尘装置前设置小苏打干法脱酸装置；；该工艺案例投产功夫尚短，，还需堆集工程经验，，但该工艺拥有较高的经济性。！！！

（二）催化剂的选型在分歧工艺安插下的选择

目前催化剂利用重要有板式，，蜂窝式，，波纹板式三种⑦，，但在国内垃圾点火领域的实际中由于板式的占地较大，，除笔者在日本见过有类似工程实际外（如：：东京板桥点火厂），，国内利用过的重要有：：粒子状，，蜂窝式和波纹板状貌三种：：

（1）在催化剂选型时，，应预防选取粒子状催化剂；；在布袋除尘器之后直接安插SCR系统，，应优先选用蜂窝式催化剂；；在湿法洗涤工艺下游安插SCR系统，，可选用蜂窝式和波纹板是催化剂。！！！

（2）入口烟气温度170℃~175℃，，SO2浓度持久运行在10mg/Nm3（均匀值）左右，，固态硫酸氢铵的天生温度降低，，对催化剂的影响低于前期估值，，但仍显著高于240度段的安插。！！！

（三）SCR系统设计和运行确把稳重点

（1）SCR反映器入口烟气均布装置宜进行CFD仿照，，确保气流散布均匀，，预防部门冲刷催化剂影响效能及催化剂寿命。！！！

（2）脱硝效能随NSR升高而增大，，但影响有限；；NSR实测值弘远于理论值，，约为理论值的10倍。！！！９康陌迸缟淞，，并未造成氨逃逸的显著增高，，富足的氨最终都将以溶液的大局占据到活性位上，，造成催化剂机能的降低。！！！

（3）催化剂选型用量该当思考氨逃逸的设计值，，部门地域对此有限度，，如：：北京已经对氨逃逸排放作出了强制性划定为2.5mg/Nm3。！！！Ｔ谖醋龀銮恐菩耘欧乓蟮牡赜，，能够参考笔者地点公司主编的《垃圾发电站烟气净化系统技术规范》DL/T1967-2019，，选择5mg/Nm3的逃逸值进行设计。！！！

（4）低温环境下，，通过增长催化剂的供给量来保障脱硝效能和耽搁使用寿命是可行的一种步骤。！！！

（5）在挡板门的选型和设计时，，肯定要确保其机能。！！！Ｔ赟CR系统运行和切换时，，肯定要预防长功夫切换至旁路运行，，以预防SCR反映器内侵蚀。！！！

参考文件：：

①Micha? Jurczyk1, Martin Mikus2, Krzysztof Dziedzic3, FLUE GAS CLEANING IN MUNICIPAL WASTE-TO-ENERGY PLANTS;

②Steven Wood1,Mick Fanning2,Matt Venn3,Kevin Whiting4, REVIEW OF STATE-OF-THE-ART WASTE-TOENERGY TECHNOLOGIES

③Hans-UlrichHartenstein，，Fixed bed activated coke filters for the control of toxic metals and organics from waste incinerators — the second generation

④席婧茹，，烟气脱硝技术在国内生涯垃圾点火项目中的利用

⑤聂永丰，，国内生涯垃圾点火的近况及发展趋向

⑥吴爽 康君波，，V2O5—WO3/TiO2催化剂在垃圾点火SCR工程中的利用

⑦陈立松，，潘峰，，何晓翠，，杨正蓉，，硅金粉在 SCR 烟气脱硝催化剂中的利用钻研

作者简介：：

吴浩仑，，硕士。！！！Ｈ畔渴形暗鹿使偻降缌繁？？？萍加邢薰 总经理，，毕业于同济大学。！！！９食叨然橹烫寤厥杖剂霞际跷被幔↖SO/TC300 Solid Revovered Fuels）国内技术对口工作组专家，，中国城市环境卫生协会垃圾点火专家委员会委员，，中国电力企业结合会垃圾发电尺度化技术委员会委员。！！！Ｖ匾邮律睦慊鸪а唐换こ讨卫，，参加了上百座点火厂的烟气净化工程的工艺设计和建设。！！！２渭硬菽夂捅嘈戳恕渡睦慊鸫χ糜肽茉蠢霉こ碳际豕娣丁贰、《垃圾发电站烟气净化系统技术规范》DL/T1967-2019、、《生物质电厂烟气净化工程系统技术规范》。！！！

原文颁发于  《环境卫生工程》
